Kubernetes Traefik Ingress

由于traefik 2.x和traefik 1.x的版本配置改动的比较多,这里先介绍1.x版本的配置。目前来说traefik 2.0是2019年12月份发布的,大部分企业还是使用1.x。我们跳槽去人家公司不能说光会2.x不会1.x版本,所以traefik会出2个版本的文档。目前我们使用的版本的1.7.20,为1.x版本的最后一个版本,更新时间为2019年12月10日

关于traefik 2.x的新特性在下一篇文章介绍

https://docs.traefik.io/migration/v1-to-v2/

Ingress 其实就是集群外部访问的一个入口,将外部的请求转发到不同的Server上,其实就相当于Nginx、Haproxy等负载均衡器。

Ingress实际上是通过服务发现的功能进行实现,通过Ingress controller来提供路由信息的刷新

Ingress controller可以理解为一个监视器,不断监听kube-apiserver,实时感知service、Pod的变化,Ingress controller再结合Ingress的配置,更新反向代理负载均衡器,达到服务发现的作用。

目前可以提供Ingress controller有很多,比如traefik、nginx-ingress、Kubernetes Ingress Cpmtrper for Kong、HAProxy Ingress controller等。

目前常见的负载均衡有Nginx-Ingress和traefik

这里使用traefik进行演示,主要是目前traefik已经成为主流。并且traefik有漂亮的dashboard界面,配置简单,已经已经深入和prometheus集成,nginx-ingress需要有3个组件镜像,traefik只有2个


Traefik

traefik是一款开源的反向代理和负载均衡工具,最大的优点是能够和常见的微服务系统直接整合,可以实现自动化动态配置。目前支持Docker、Swarm、Mesos、Mesos、Kubernetes、Consul、ETCD、Zookeeper等等后端模型

image_1e08sgoti1ne5u8516p8n986e9.png-790kB

左边的是我们用户访问的域名,当请求到达traefik上,traefik会去监听API(kube-apiserver)监听访问的更新,这个简单的可以理解为Nginx的后端健康检查,实时监控Pod的状态。

核心概念

当启动Traefik时,需要定义entrypoints,然后通过entrypoints的路由来分析传入的请求,来查看他们是否是一组规则匹配,如果匹配,则路由可能将请求通过一系列的转换过来在发送到服务上去。

image_1e08t24ls1hb0o46kv11apr4mrm.png-513.4kB

  • Providers用来自动发现平台上的服务,可以是编排工具、容器引擎
  • Entrypoints监听传入的流量,是网络的入口点,定义了接受请求的端口(HTTP或者TCP)
  • Routers分析请求(host,path,headers,SSL等),负责将传入的请求连接到可以处理这些请求的服务上去
  • Service将请求转发给应用,负责配置如何最终将处理传入请求的实际服务
  • Middlewares中间件,用来修改请求或者根据请求来做出判断,中间件被附件到路由上,是一种在请求发送到服务之前调整请求的一种方法

Traefik Install

使用traefik同样需要部署在Kubernetes集群当中

本次构建traefik的版本为v1.7.20

这里我们使用一台Node节点当做边缘节点

#环境说明
首先我们需要找到一个有外网网卡的服务器,我这里使用一台Node节点进行演示

服务器:192.168.0.13 (内网)  10.4.82.10 (外网)
网卡:eth0 内网  eth1 外网

这里首先我们需要先创建RBAC

apiVersion: v1
kind: ServiceAccount
metadata:
  name: traefik-ingress-controller
  namespace: kube-system
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1beta1
metadata:
  name: traefik-ingress-controller
rules:
  - apiGroups:
      - ""
    resources:
      - services
      - endpoints
      - secrets
    verbs:
      - get
      - list
      - watch
  - apiGroups:
      - extensions
    resources:
      - ingresses
    verbs:
      - get
      - list
      - watch
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1beta1
metadata:
  name: traefik-ingress-controller
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: traefik-ingress-controller
subjects:
- kind: ServiceAccount
  name: traefik-ingress-controller
  namespace: kube-system

#这里直接设置名称创建就可以
[root@k8s-01 traefik]# kubectl apply -f traefik-rbac.yaml
serviceaccount/traefik-ingress-controller created
clusterrole.rbac.authorization.k8s.io/traefik-ingress-controller created
clusterrolebinding.rbac.authorization.k8s.io/traefik-ingress-controller created

[root@k8s-01 traefik]# kubectl get sa -n kube-system|grep traefik
traefik-ingress-controller           1         35s

接下来我们使用修改Deployment文件

kind: Deployment
apiVersion: extensions/v1beta1
metadata:
  name: traefik-ingress-controller
  namespace: kube-system
  labels:
    k8s-app: traefik-ingress-lb
spec:
  replicas: 1
  selector:
    matchLabels:
      k8s-app: traefik-ingress-lb
  template:
    metadata:
      labels:
        k8s-app: traefik-ingress-lb
        name: traefik-ingress-lb
    spec:
      serviceAccountName: traefik-ingress-controller
      terminationGracePeriodSeconds: 60
      tolerations:
      - operator: "Exists"
      nodeSelector:
        kubernetes.io/hostname: k8s-04
      containers:
      - image: traefik:v1.7.20
        name: traefik-ingress-lb
        ports:
        - name: http
          containerPort: 80
        - name: admin
          containerPort: 8080
        args:
        - --api
        - --kubernetes
        - --logLevel=INFO
---
kind: Service
apiVersion: v1
metadata:
  name: traefik-ingress-service
  namespace: kube-system
spec:
  selector:
    k8s-app: traefik-ingress-lb
  ports:
    - protocol: TCP
      port: 80
      name: web
    - protocol: TCP
      port: 8080
      name: admin
  type: NodePort


[root@k8s-01 traefik]# kubectl apply -f traefik-deployment.yaml
deployment.extensions/traefik-ingress-controller created
service/traefik-ingress-service created

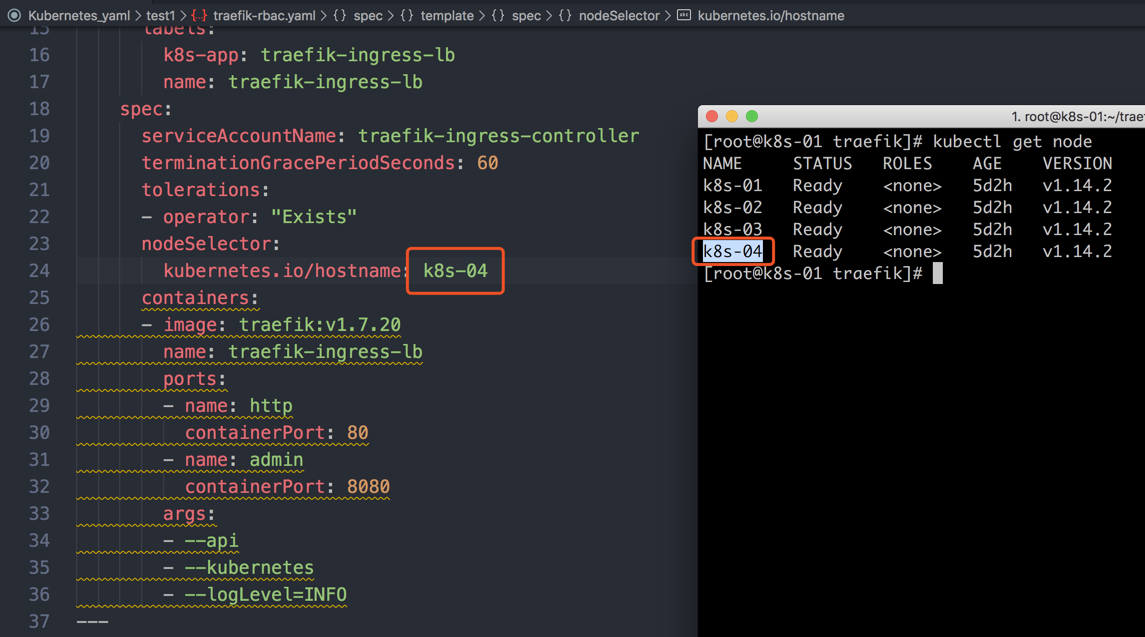

这里使用了nodeSelector标签将traefik固定到k8s-04节点上(k8s-04是双网卡,为了方便测试固定到一个节点上。否则就失去外网的作用)

image_1e08v6c2m1mnepv3e1jd3vm089.png-271.1kB

还可以通过查看node节点标签进行获取

$ kubectl get node --show-labels
k8s-01   Ready       5d3h   v1.14.2   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-01,kubernetes.io/os=linux
k8s-02   Ready       5d3h   v1.14.2   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-02,kubernetes.io/os=linux
k8s-03   Ready       5d3h   v1.14.2   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-03,kubernetes.io/os=linux
k8s-04   Ready       5d3h   v1.14.2   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-04,kubernetes.io/os=linux

traefik提供了一个web ui,8080端口

[root@k8s-01 traefik]# kubectl get pod,svc -n kube-system -o wide|grep traefik
pod/traefik-ingress-controller-7c59f4dd87-7qpxj   1/1     Running   0          2m54s   172.30.64.4   k8s-04

service/traefik-ingress-service   NodePort    10.254.215.148           80:4577/TCP,8080:27237/TCP   2m54s   k8s-app=traefik-ingress-lb

这里已经将8080映射到27237端口上,我们在集群任意一个机器访问这个端口就可以

image_1e090pccs78ast3143kc0m1l9im.png-55.4kB

FRONTENDS 相当于nginx server_name,表示添加的域名

BACKENDS 相当于我们proxy_pass,后端节点


配置Ingress对象

目前我们访问traefik使用的是NodePort方式,接下来我们创建一个ingress,使用域名的方式访问traefik

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: traefik-web
  namespace: kube-system
  annotations:
    kubernetes.io/ingress.class: traefik  #表示在ingress中使用ingress controller
spec:
  rules:            #定义规则
    - host: traefik.i4t.com   #这里的host相当于nginx中的server_name
      http:
          paths:
            - backend:       #后端,下面的serviceName代表我们之前创建的svc名称
                serviceName: traefik-ingress-service
                servicePort: 8080     #service端口(这里也可以使用server port名称,之前traefik中已经定义了)


[root@k8s-01 traefik]# kubectl apply -f  traefik-ingress.yaml
ingress.extensions/traefik-web created

创建完成后我们可以通过下面的命令进行查看

[root@k8s-01 traefik]# kubectl get ingress -n kube-system
NAME          HOSTS             ADDRESS   PORTS   AGE
traefik-web   traefik.i4t.com             80      62s

[root@k8s-01 traefik]# kubectl describe ingress -n kube-system traefik-web
Name:             traefik-web
Namespace:        kube-system
Address:
Default backend:  default-http-backend:80 (<none>)
Rules:
  Host             Path  Backends
  ----             ----  --------
  traefik.i4t.com
                      traefik-ingress-service:8080 (172.30.64.4:8080)
Annotations:
  kubectl.kubernetes.io/last-applied-configuration:  {"apiVersion":"extensions/v1beta1","kind":"Ingress","metadata":{"annotations":{"kubernetes.io/ingress.class":"traefik"},"name":"traefik-web","namespace":"kube-system"},"spec":{"rules":[{"host":"traefik.i4t.com","http":{"paths":[{"backend":{"serviceName":"traefik-ingress-service","servicePort":8080}}]}}]}}

  kubernetes.io/ingress.class:  traefik
Events:

#因为我们的ingress是在kube-system命名空间下面,查看的时候需要加上namespace参数

接下来我们做一下host解析

#mac 配置路径
➜  ~ sudo -i
Password:
localhost:~ root# vim /etc/hosts
localhost:~ root# tail -n 1 /etc/hosts
10.4.82.10 traefik.i4t.com

#win 配置路径
C盘 ->  Windows -> System32 -> drives -> etc -> hosts文件

由于我们8080(traefik web ui)配置的类型还是NodePort的形式,如果我们需要访问的话还是需要在域名的后面添加上端口

[root@k8s-01 traefik]# kubectl get svc -n kube-system
NAME                      TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                      AGE
kube-dns                  ClusterIP   10.254.0.2               53/UDP,53/TCP,9153/TCP       5d3h
kubernetes-dashboard      NodePort    10.254.194.101           80:30000/TCP                 5d3h
traefik-ingress-service   NodePort    10.254.215.148           80:4577/TCP,8080:27237/TCP   51m

image_1e09296j21n9jpfiva41jdhc7i13.png-83.2kB

我们可以点击HEALTH,查看我们的健康检查 (没有数据可以稍等一下)

image_1e0937608h2l1emkkf31eqtj7b2n.png-105.9kB

因为目前我们访问还需要添加端口,非常的不方便。我们现在只需要修改我们traefik的deployment文件,在containers.ports添加一个hostPort端口

hostPort是直接将容器的端口与所调度的节点上的端口路由,这样用户就可以通过宿主机的IP加上来访问Pod

#执行下面的命令,或者修改原来的yaml文件,通过apply刷新也是可以的
$ kubectl edit deployment -n kube-system traefik-ingress-controller
添加 hostPort: 80

image_1e092l6vscf11vq21i0j1dmg1qmo1t.png-106.7kB

等Pod重启完毕,我们在访问进行查看

[root@k8s-01 traefik]# kubectl get pod -n kube-system
NAME                                          READY   STATUS    RESTARTS   AGE
coredns-6776c9d69-6chbp                       1/1     Running   5          5d3h
coredns-6776c9d69-f54n5                       1/1     Running   4          5d3h
kubernetes-dashboard-78bcf8c65c-vfbkq         1/1     Running   7          5d3h
traefik-ingress-controller-688b8ffc8c-g4gvh   1/1     Running   0          39s

温馨提示: 我们修改的是Deployment,对svc的nodeport并没有什么影响

image_1e0933qpb5qneckf041sce1tfj2a.png-82.8kB

需要注意的一点,添加的nodePort域名解析必须在traefik Pod的服务器上


Traefik 配置HTTPS

证书我们很多时候使用的阿里云或者腾讯云的免费证书,当然如果觉得免费证书比较麻烦也可以使用openssl命令生成证书 (在traefik 2.x版本中已经支持使用Let’s Encrypt自动生成证书),这里还是使用openssl生成证书进行演示

当然生产环境肯定是用CA机构颁发的证书,测试环境我就使用openssl生成了

#创建一个临时证书目录
mkdir /root/traefik-ssl/ && cd /root/traefik-ssl

#创建证书
openssl req -newkey rsa:2048 -nodes -keyout tls.key -x509 -days 365 -out tls.crt
#证书时间365

#这里信息都无所谓,直接一路回车就可以

#当期目录下会产生一个crt文件和一个key文件
[root@k8s-01 traefik-ssl]# ls
tls.crt  tls.key

这里我们需要使用secret对象,将证书储存到secret中

kubectl create secret generic traefik-cert --from-file=tls.crt --from-file=tls.key  -n kube-system

#如果有现成的证书文件,修改个名称就可以使用了,步骤不变

参数解释

image_1e094eoua8b4a131mhp1avlots34.png-71.6kB

创建完成后可以通过下面的命令进行检查

[root@k8s-01 traefik-ssl]# kubectl get secret -n kube-system|grep traefik
traefik-cert                                     Opaque                                2      108s
traefik-ingress-controller-token-mnnq6           kubernetes.io/service-account-token   3      96m

[root@k8s-01 traefik-ssl]# kubectl describe secret -n kube-system traefik-cert
Name:         traefik-cert
Namespace:    kube-system
Labels:
Annotations:

Type:  Opaque

Data
====
tls.crt:  1220 bytes
tls.key:  1704 bytes

这里需要给traefik创建一个配置文件 (这里配置文件的后缀为toml)

$ vim /root/traefik-ssl/traefik.toml
defaultEntryPoints = ['http', 'https']

[entryPoints]     #指定一个入口
  [entryPoints.http]    #配置一个http的入口
  address = ":80"       #http的端口 (根据svc自行修改)
    [entryPoints.http.redirect] #强制将http协议跳转到https,相当于nginx 301跳转。不添加也可以
      entryPoint = 'https'
  #因为强制跳转到https上,接下来需要配置https
  [entryPoints.https]
  address = ":443"
    [entryPoints.https.tls]   #https需要指定2个证书
      [[entryPoints.https.tls.certificates]]
      CertFile = "/ssl/tls.crt"    #证书文件目录
      KeyFile = "/ssl/tls.key"

#这里需要将文件保存为traefik.toml

现在配置文件在本地,我们需要创建一个configmap,使用configmap的方式挂载到traefik中

kubectl create configmap traefik-conf --from-file=/root/traefik-ssl/traefik.toml -n kube-system

创建完成可以检查一下

image_1e095f6pj1f11j48hhi1qk915kq41.png-280.6kB

关于configmap可以参考https://k.i4t.com/kubernetes_configmap.html

修改traefik的Deployment文件,将configmap和secret挂载到traefik容器中,并且修改traefik启动参数、添加443端口

#注释位置代表添加位置,如果名称没有发生变化。可以直接复制我的配置文件更新

kind: Deployment
apiVersion: extensions/v1beta1
metadata:
  name: traefik-ingress-controller
  namespace: kube-system
  labels:
    k8s-app: traefik-ingress-lb
spec:
  replicas: 1
  selector:
    matchLabels:
      k8s-app: traefik-ingress-lb
  template:
    metadata:
      labels:
        k8s-app: traefik-ingress-lb
        name: traefik-ingress-lb
    spec:
      serviceAccountName: traefik-ingress-controller
      terminationGracePeriodSeconds: 60

      volumes:         #这里的Mount相当于声明
      - name: ssl
        secret:      #引用之前创建的secret
          secretName: traefik-cert
      - name: config
        configMap:      #这里引用configmap资源对象
          name: traefik-conf

      tolerations:
      - operator: "Exists"
      nodeSelector:
        kubernetes.io/hostname: k8s-04
      containers:
      - image: traefik:v1.7.20
        name: traefik-ingress-lb

        volumeMounts:      #将声明的文件挂载到Pod路径
        - mountPath: "/ssl"
          name: ssl       #将secret资源对象挂载到/ssl目录中
        - mountPath: "/config"    #将configmap声明的对象挂载到/config下
          name: config
        ports:
        - name: http
          containerPort: 80
          hostPort: 80

        - name: https    #为pod添加一个443端口
          containerPort: 443
          hostPort: 443

        - name: admin
          containerPort: 8080
        args:
        - --configfile=/config/traefik.toml    #设置启动参数,指定配置文件
        - --api
        - --kubernetes
        - --logLevel=INFO
---
kind: Service
apiVersion: v1
metadata:
  name: traefik-ingress-service
  namespace: kube-system
spec:
  selector:
    k8s-app: traefik-ingress-lb
  ports:
    - protocol: TCP
      port: 80
      name: web
    - protocol: TCP
      port: 8080
      name: admin
  type: NodePort



#创建更新
[root@k8s-01 traefik]# kubectl apply -f  traefik-deployment.yaml
deployment.extensions/traefik-ingress-controller configured
service/traefik-ingress-service unchanged

检查Pod运行状态

kubectl get pod -n kube-system
NAME                                          READY   STATUS    RESTARTS   AGE
coredns-6776c9d69-6chbp                       1/1     Running   5          5d4h
coredns-6776c9d69-f54n5                       1/1     Running   4          5d4h
kubernetes-dashboard-78bcf8c65c-vfbkq         1/1     Running   7          5d4h
traefik-ingress-controller-7c46b4b8f5-zbfzf   1/1     Running   0          31s

这时候我们在强制刷新,打开配置的域名,就可以看到traefik已经强制将80跳转到443。因为证书没有CA机构签署,所以会提示我们不安全

image_1e0ajmijdnh413g1p2jep91f9n5l.png-147.8kB

并且查看证书是无效的

image_1e0aju27b1f2r5c11dq0gra9fm62.png-111.3kB


配置traefik path

上面简单说了一下TLS使用方法,这里使用tomcat部署访问,使用path功能,相当于nginx location功能

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: tomcat1
spec:
  replicas: 1
  template:
    metadata:
      labels:
        app: tomcat1
    spec:
      containers:
      - name: tomcat1
        image: abcdocker9/tomcat:v1.1
        ports:
        - containerPort: 8080
          protocol: TCP
---
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: tomcat2
spec:
  replicas: 1
  template:
    metadata:
      labels:
        app: tomcat2
    spec:
      containers:
      - name: tomcat2
        image: abcdocker9/tomcat:v1.2
        ports:
        - containerPort: 8080
          protocol: TCP
---
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: tomcat3
spec:
  replicas: 1
  template:
    metadata:
      labels:
        app: tomcat3
    spec:
      containers:
      - name: tomcat3
        image: abcdocker9/tomcat:v1.3
        ports:
        - containerPort: 8080
          protocol: TCP
---

apiVersion: v1
kind: Service
metadata:
  labels:
    app: tomcat1
  name: tomcat1
spec:
  type: ClusterIP
  ports:
  - name: http
    port: 8080
  selector:
    app: tomcat1

---

apiVersion: v1
kind: Service
metadata:
  labels:
    app: tomcat2
  name: tomcat2
spec:
  type: ClusterIP
  ports:
  - name: http
    port: 8080
  selector:
    app: tomcat2
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: tomcat3
  name: tomcat3
spec:
  type: ClusterIP
  ports:
  - name: http
    port: 8080
  selector:
    app: tomcat3



#这里主要创建了3个deployment,镜像为tomcat,并且设置了svc
[root@k8s-01 traefik]# kubectl  apply -f test.yaml
deployment.extensions/tomcat1 created
deployment.extensions/tomcat2 created
deployment.extensions/tomcat3 created
service/tomcat1 created
service/tomcat2 created
service/tomcat3 created

#镜像上传到docker的镜像仓库,直接下载就可以,网速慢的等一会就可以了

接下来我们查看一下Pod状态

[root@k8s-01 traefik]# kubectl get pod  -o wide
NAME                            READY   STATUS    RESTARTS   AGE     IP             NODE     NOMINATED NODE   READINESS GATES
nginx-deploy-56db997f77-74qfj   1/1     Running   2          2d12h   172.30.40.4    k8s-01
nginx-deploy-56db997f77-khv26   1/1     Running   2          2d12h   172.30.128.3   k8s-02
nginx-ds-6sbj8                  1/1     Running   4          5d16h   172.30.128.2   k8s-02
nginx-ds-q7h76                  1/1     Running   5          5d16h   172.30.24.4    k8s-03
nginx-ds-vnv6s                  1/1     Running   6          5d16h   172.30.64.2    k8s-04
nginx-ds-vtx6m                  1/1     Running   4          5d16h   172.30.40.2    k8s-01
tomcat1-9c8ffd457-d2q9t         1/1     Running   0          8m1s    172.30.40.6    k8s-01
tomcat2-79df4f4b58-mkhbl        1/1     Running   0          8m1s    172.30.24.3    k8s-03
tomcat3-79f5b65b9f-vb2bn        1/1     Running   0          8m1s    172.30.24.5    k8s-03

#查看一下svc
[root@k8s-01 traefik]# kubectl get svc
NAME            TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)       AGE
kubernetes      ClusterIP   10.254.0.1               443/TCP       5d17h
nginx-ds        NodePort    10.254.86.215            80:6339/TCP   5d16h
nginx-service   ClusterIP   10.254.159.126           18080/TCP     2d12h
tomcat1         ClusterIP   10.254.179.147           8080/TCP      8m35s
tomcat2         ClusterIP   10.254.183.15            8080/TCP      8m35s
tomcat3         ClusterIP   10.254.229.191           8080/TCP      8m35s
[root@k8s-01 traefik]# curl 10.254.179.147:8080
abcdocker_01
[root@k8s-01 traefik]# curl 10.254.183.15:8080
abcdocker_02
[root@k8s-01 traefik]# curl 10.254.229.191:8080
abcdocker_03

#测试都是没有问题的,就可以继续下一步

创建ingress对象

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: tomcat-web      #ingress名称
  annotations:          #指定ingress类型为traefik
    kubernetes.io/ingress.class: traefik
    traefik.frontend.rule.type: PathPrefixStrip   ##跳转后端时忽略 path (如果不添加这个参数,我们请求到v1的时候,在v1访问依旧会带有v1)
spec:
  rules:  #配置规则
  - host: tomcat.i4t.com
    http:
      paths:          #通过path来区分不同的环境
      - path: /v1
        backend:
          serviceName: tomcat1     #指定svc 名称
          servicePort: 8080       #svc 端口
      - path: /v2
        backend:
          serviceName: tomcat2
          servicePort: 8080
      - path: /             #这里代表默认/,不加任何参数访问的的svc
        backend:
          serviceName: tomcat3
          servicePort: 8080
   #这里需要将我们的path /放到最后,这里的path也是优先级的,如果将/放到最上面,很有可能无法匹配到下面的v1和v2



[root@k8s-01 traefik]# kubectl apply -f  test-ingress.yaml
ingress.extensions/tomcat-web created

这里创建的ingress没有指定命名空间,默认在default下,直接就可以查看

[root@k8s-01 traefik]# kubectl get ingress
NAME         HOSTS            ADDRESS   PORTS   AGE
tomcat-web   tomcat.i4t.com             80      24s

[root@k8s-01 traefik]# kubectl describe ingress tomcat-web
Name:             tomcat-web
Namespace:        default
Address:
Default backend:  default-http-backend:80 (<none>)
Rules:
  Host            Path  Backends
  ----            ----  --------
  tomcat.i4t.com
                  /v1   tomcat1:8080 (172.30.40.6:8080)
                  /v2   tomcat2:8080 (172.30.24.3:8080)
                  /     tomcat3:8080 (172.30.128.4:8080)
Annotations:
  kubernetes.io/ingress.class:                       traefik
  kubectl.kubernetes.io/last-applied-configuration:  {"apiVersion":"extensions/v1beta1","kind":"Ingress","metadata":{"annotations":{"kubernetes.io/ingress.class":"traefik"},"name":"tomcat-web","namespace":"default"},"spec":{"rules":[{"host":"tomcat.i4t.com","http":{"paths":[{"backend":{"serviceName":"tomcat1","servicePort":8080},"path":"/v1"},{"backend":{"serviceName":"tomcat2","servicePort":8080},"path":"/v2"},{"backend":{"serviceName":"tomcat3","servicePort":8080},"path":"/"}]}}]}}

Events:

#这里可以看到我们的域名已经有对应的Path,以及svc名称和端口,括号里面的是pod ip

现在我们添加域名解析就可以访问了,这里还是修改host为主

vim /etc/hosts
10.4.82.10  tomcat.i4t.com

#这里我们还是解析到公网地址(traefik在node4节点,node4内外网前面环境说明已经写了)

现在我们查看traefik,可以看到数据已经刷新

image_1e0ahdo251gc259rtknh5pfgt4r.png-154.5kB

接下来可以访问测试

image_1e0ahkuog10hut19icnlbug258.png-58.6kB

接下来配置一下https

我们traefik已经强制跳转了https,但是有可能我们的证书不是traefik域名的。现在我们就当证书已经下载下来,从新创建一个secret

kubectl create secret generic traefik-ssl --from-file=tls.crt --from-file=tls.key

#这次取名叫traefik-ssl 命名空间和tomcat-web在同一个下面

修改ingress文件

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: tomcat-web
  annotations:
    kubernetes.io/ingress.class: traefik
    traefik.frontend.rule.type: PathPrefixStrip
spec:
  tls:        #这里添加我们的secret证书,这里我们还是用之前的证书
    - secretName: traefik-cert   #这里是secret的名称,也就是我们挂载证书的地方,我这里使用之前创建的,如果新的只需要从新挂载一下设置一下名称就可以
  rules:
  - host: tomcat.i4t.com
    http:
      paths:
      - path: /v1
        backend:
          serviceName: tomcat1     #指定svc 名称
          servicePort: 8080       #svc 端口
      - path: /v2
        backend:
          serviceName: tomcat2
          servicePort: 8080
      - path: /
        backend:
          serviceName: tomcat3
          servicePort: 8080

接下来我们刷新配置文件

[root@k8s-01 traefik]# kubectl  apply -f test-ingress.yaml
ingress.extensions/tomcat-web configured

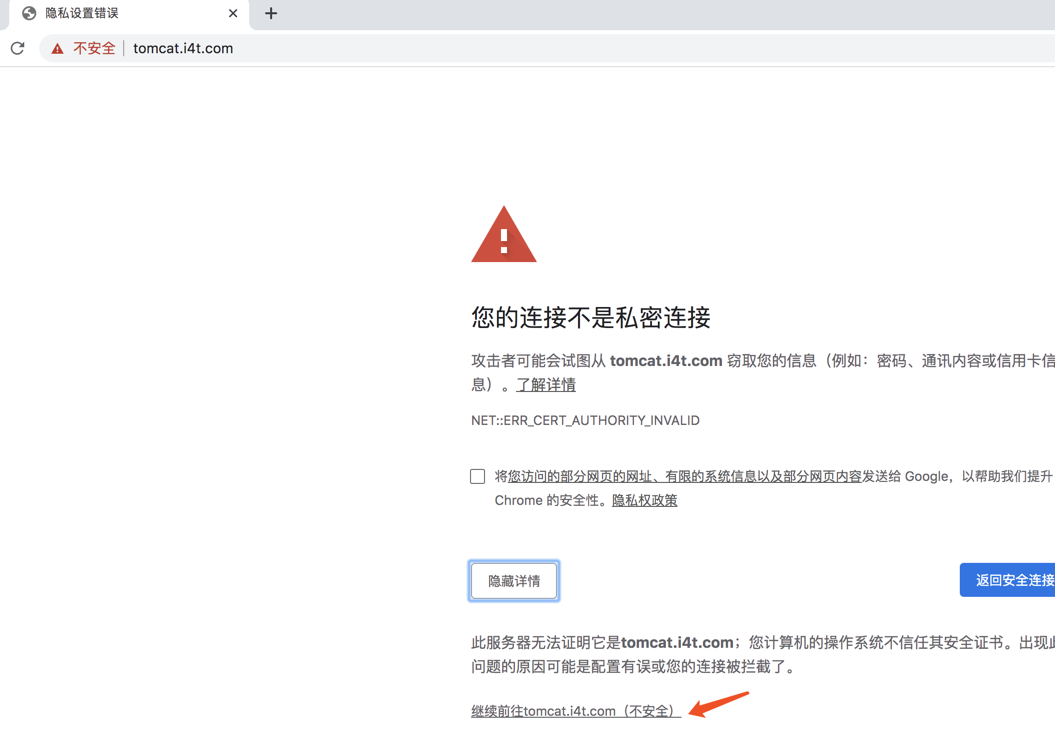

访问查看

image_1e0ak4ekm1oum1eel17521j5r12uu6f.png-143.7kB

image_1e0akr5ovo0i1dac3s41t4o1t016s.png-62.6kB

「点点赞赏,手留余香」

    还没有人赞赏,快来当第一个赞赏的人吧!
abcdocker运维博客
4 条回复 A 作者 M 管理员
  1. 请问下博主,configmap可以贴一下么

  2. 不好意思,看到链接了

欢迎您,新朋友,感谢参与互动!欢迎您 {{author}},您在本站有{{commentsCount}}条评论
k8s分 享 面试宝典
加入我们
  • 站长QQ:1272204一键联系
  • abcdocker 微信公众号
    abcdocker QQ群
